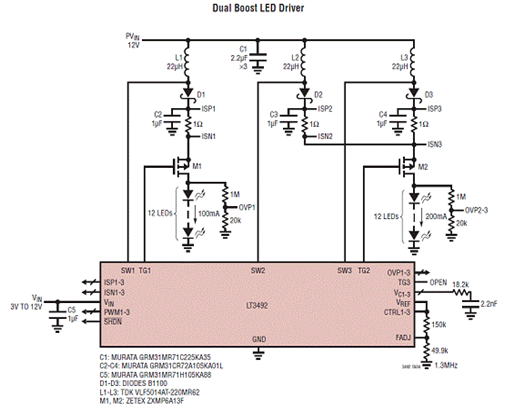

方案设计图：
方案关键器件表：
| 类型 | 型号 | 厂商 | 说明 |
|---|---|---|---|
| 电源管理IC | LT3492 | LINEAR | 电源应用 |
方案描述：
Linear 公司的LT3492是三输出DC/DC转换器,可用作恒流源LED驱动器,可工作在降压,升压和降升压模式. True Color PWM?调光的调光比高达3000:1,可调频率从330kHz 到2.1MHz,工作电压从3V 到30V,瞬间保护到40V,主要用于RGB照明,大显示屏,汽车和航空照明以及恒流源.应用LT3492的双路升压LED驱动器电路如图所示。
